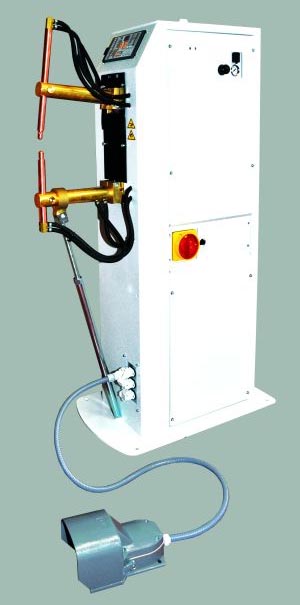

Машины для контактной точечной сварки TECNA 4660, 4661, 4662, 4663, 4665, 4666, 4667, 4668
Сварочные машины для контактной точечной сварки мощностью с радиальным и линейным ходом верхнего плеча. Номинальная мощность при ПВ = 50% от 35 до 50 кВА
Общие характеристики
- Электрододержатели из медно-хромового сплава для тяжелых режимов работы, рассчитанные на длитель-ный срок службы
- Водоохлаждаемый трансформатор с обмоткой, залитой эпоксидной смолой
- Водоохлаждаемые плечи, электрододержатели и электроды
- Микропроцессорный блок управления ТЕ 90
- USB разъем для сохранения данных (только для блока управления ТЕ 550)
- Пневмоцилиндр не требующий смазки
- Встроенный фильтр-регулятор с манометром
- Специальная педаль управления, которая, помимо стандартного варианта использования в автоматическом и одиночном режимах, позволяет оператору совмещать свариваемые детали и начинать сварку только в случае их правильной установки
- Возможность установки второй электрической педали управления. Добавление второй педали управления по-зволяет вызывать две независимые программы сварки для выполнения двух разных по параметрам типов сварочных работ на одной детали
МАШИНЫ 4660-4661-4662-4663 (РАДИАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ВЕРХНЕГО ПЛЕЧА)
- Плечи: раствор 280 мм, регулируемый вылет от 280(480) до 600(800) мм
- Регулируемый ход электродов
МАШИНЫ 4665-4666 (ЛИНЕЙНОЕ ПЕРЕМЕЩЕНИЕ ВЕРХНЕГО ПЛЕЧА)
- Плечи: раствор 280 мм, вылет 400 мм
- Цилиндр с хромированным штоком для тяжелых режимов работы, рассчитанный на длительный срок службы
- Цилиндр двойного хода с ручным управлением
МАШИНЫ 4667-4668 (ЛИНЕЙНОЕ ПЕРЕМЕЩЕНИЕ ВЕРХНЕГО ПЛЕЧА)
- Плечи: раствор 280 мм, вылет 500 мм
- Цилиндр с хромированным штоком для тяжелых режимов работы, рассчитанный на длительный срок службы
- Цилиндр двойного хода с ручным управлением
Технические характеристики TECNA
Изделие № |
|
4660 |
4661 |
4662 |
4663 |
4665 |
4666 |
4667 |
4668 |
Машины с радиальным перемещением верхнего плеча |
|
• |
• |
• |
• |
|
|
• |
• |
Машины с линейным перемещением верхнего плеча |
|
|
|
|
|
• |
• |
|
|
Регулируемый вылет плеч |
|
• |
• |
• |
• |
– |
– |
– |
– |
Номинальная мощность при ПВ=50% |
кВА |
35 |
35 |
50 |
50 |
35 |
50 |
35 |
50 |
Максимальная мощность при сварке |
кВА |
75 |
62 |
104 |
82 |
67 |
84 |
68 |
87 |
Напряжение холостого хода во вторичном контуре |
В |
5,4-4 |
5,4-4 |
6,1 |
6,1 |
5,4-4 |
6,1 |
5,4-4 |
6,1 |
Максимальный ток короткого замыкания |
кА |
17,5 |
14 |
21 |
16,5 |
15,5 |
17 |
15,5 |
17,5 |
Термоток при ПВ=100% |
кА |
4,5 |
4,5 |
5,7 |
6,7 |
4,5 |
5,7 |
4,5 |
5,7 |
Напряжение питания |
*В
*Гц |
400
50 |
400
50 |
400
50 |
400
50 |
400
50 |
400
50 |
400
50 |
400
50 |
Предохранители замедленного действия |
А |
63 |
63 |
100 |
100 |
63 |
100 |
63 |
100 |
Сечение кабеля при длине L=30 м |
мм2 |
16 |
16 |
35 |
35 |
16 |
35 |
16 |
35 |
Класс изоляции |
|
F |
F |
F |
F |
F |
F |
F |
F |
Давление сжатого воздуха |
**бар |
6,5 |
6,5 |
6,5 |
6,5 |
6,5 |
6,5 |
6,5 |
6,5 |
Расход воздуха на 1000 точек |
Н/м3 |
6,2-4,8 |
6,24-4,5 |
6,24-4,8 |
6,24-4,5 |
5,44-1,7 |
5,44-1,7 |
6,2-4,5 |
6,2-4,5 |
Мин. вылет
Макс. усилие на электродах
Ход электродов |
мм
даН
мм |
280
425
5-50 |
480
260
5-75 |
280
425
5-50 |
480
260
5-75 |
400
300
5-80 |
400
300
5-80 |
500
300
5-80 |
500
300
5-80 |
Макс. вылет
Макс. усилие на электродах
Ход электродов |
мм
даН |
600
210
5-95 |
800
160
5-120 |
600
210
5-95 |
800
160
5-120 |
–
–
– |
–
–
– |
–
–
– |
–
–
– |
Макс. ток КЗ при Макс. вылете |
кА |
12,9 |
10,9 |
14,3 |
12,2 |
– |
– |
– |
– |
Макс. ток КЗ при Макс. раство-ре (опция 4638) |
кА |
11 |
11 |
12,6 |
12,6 |
– |
– |
10 |
12,1 |
Раствор: МИН:
(опция 4338) МАКС: |
мм
мм |
195
500 |
195
500 |
195
500 |
195
500 |
– |
– |
170
500 |
170
500 |
Расход воды |
л/мин |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
Мин. давление воды |
**бар |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
Уровень шума при работе |
дБ(А) |
<70 |
<70 |
<70 |
<70 |
<70 |
<70 |
<70 |
<70 |
Условия измерения
рабочий ход (мм)
время сварки (циклов)
сварочный ток (кА)
скорость сварки (точек/мин) |
|
20
14
13,1
15 |
20
21
10,5
15 |
20
15
16
15 |
20
24
12,4
15 |
20
17
11,6
15 |
20
23
12,7
15 |
20
20
10,9
15 |
20
24
12,4
15 |
Масса нетто |
кг |
218 |
223 |
228 |
233 |
220 |
225 |
220 |
225 |
O плеч |
мм |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
O электрододержателей |
мм |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
O конуса электрода |
мм |
14,8 |
14,8 |
14,8 |
14,8 |
14,8 |
14,8 |
14,8 |
14,8 |
* Машины могут поставляться с различными значений напряжения питания и частоты.
**100 кПА = 1 бар
Машины для точечной контактной сварки TECNA >>
|
