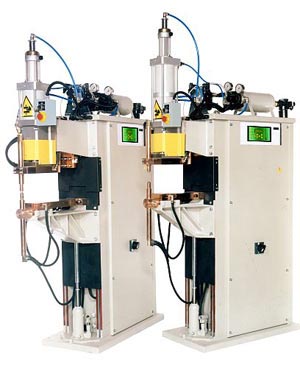

Машины TECNA 6101, 6102, 6103 для точечной сварки трехфазным постоянным током
 Общие характеристики
- Трехфазные сварочные машины на постоянном токе предоставляют следующие дополнительные возможности:
- Повышенный cosj (коэффициент мощности)
- Пониженная нагрузка на источник питания
- Сбалансированное распределение нагрузки между тремя фазами
- Снижение влияния магнитных материалов, расположенных между плечами, на характеристики сварочного тока
- Снижение стоимости установочных работ
- Блоки управления сваркой ТЕ1834 (фото 4) с непосредственным выводом величины тока на дисплей.
- Шестифазный выпрямитель на кремниевых диодах с приспособлением для проверки надежности зажима контактов диодов.
- Защита диодов от превышения допустимого напряжения и температуры.
- Синхронный полупроводниковый контактор, изолированный от охлаждающей воды защитным термостатом.
- На всех моделях: двуручный защитный блок управления с таймером и вынимаемым ключом переключателя, обеспечивающими максимальную безопасность. Двуручный защитный блок управления входит в стандартную комплектацию только машин для рельефной сварки (на машинах для точечной сварки устанавливается по отдельному заказу).
- Двухступенчатый педальный блок управления, обеспечивающий зажим и сварку деталей только в случае их правильной установки в клещах.
- Возможность установки дополнительного педального блока управления для вызова программы № 2 (кроме машин с поворотным переключателем вызова программы).
- Кнопка аварийного останова для немедленного отключения машины.
- Защита автоматическим прерывателем цепи.
- Водоохлаждаемые трансформатор, пластины, электрододержатели и электроды; трансформатор с эпоксидным покрытием обмоток.
- Пневматические цилиндры с хромированными стержнями и прокладки с пониженным коэффициентом трения, не требующие смазки. Регулируемый цилиндр двойного хода, управляемый ключом, цилиндрические направляющие стержни с регулируемым устройством, предотвращающим вращение, призматические точные роликовые направляющие.
- Комплексный цикл работы пневматических устройств с возможностью подачи пониженного усилия сжатия на электроды. Программа изменения давления по отдельному заказу.
- Встроенный фильтр и бак для сжатого воздуха. Устройство отключения подачи сжатого воздуха.
- Опускание электродов без давления для технического обслуживания и регулировки.
- На всех моделях: двуручный защитный блок управления с таймером и вынимаемым ключом переключателя, обеспечивающими максимальную безопасность. Двуручный защитный блок управления входит в стандартную комплектацию только машин 6101 и 6102 (на машинах 6103 устанавливается по отдельному заказу – изд. 70320).
- Реле потока, приводящее к отключению сварочной машины при прекращении подачи охлаждающей воды (работает при подаче воды от водопровода или внутренней замкнутой системы).
Параметры и технические характеристики TECNA 6101, 6102, 6103
ИЗД. № |
|
6101 |
6102 |
6103 |
Машины для точечной сварки |
|
- |
- |
• |
Машины для точечной и рельефной сварки |
|
• |
• |
|
Фото |
№ |
1 |
2 |
5 |
Номинальная мощность при ПВ=50% |
кВА |
100 |
100 |
100 |
Максимальная сварочная мощность |
кВА |
415 |
415 |
380 |
Ток короткого замыкания |
кА |
60 |
60 |
55 |
Максимальный сварочный ток для стали |
кА |
55 |
55 |
50 |
Максимальный сварочный ток для алюминия |
кА |
48 |
48 |
44 |
Тепловой ток при ПВ=100% |
кА |
11 |
11 |
11 |
Напряжение холостого хода во вторичном контуре |
В |
6,1
5,3 |
6,1
5,3 |
6,1
5,3 |
Напряжение питания, 50 Гц* |
В |
400 |
400 |
400 |
Сечение кабеля при длине L=30 м |
мм2 |
50 |
50 |
50 |
Предохранители с задержкой срабатывания |
А |
100 |
100 |
100 |
Минимальный раствор |
мм |
175 |
175 |
175 |
Максимальный раствор |
мм |
475 |
475 |
475 |
Вылет L |
мм |
385 |
535 |
800 |
Вылет D |
мм |
260 |
410 |
- |
Макс. усилие на электродах при давлении 6 бар (стандарт) |
даН |
736 |
736 |
736 |
Макс. усилие на электродах при давлении 6 бар (опция 6135) |
даН |
1242 |
1242 |
1242 |
Макс. ход |
|
100 |
100 |
100 |
Двойной ход (стандарт) |
|
0-80 |
0-80 |
0-80 |
Подача сжатого воздуха |
|
6,5 |
6,5 |
6,5 |
Расход воздуха на 1000 точек (6 бар)
Стандартный вариант: ход 20 мм
макс. ход
Опция 6135: ход 20 мм
макс. ход |
Н/м3
Н/м3
Н/м3
Н/м3 |
2,9
9,2
6
15,5 |
2,9
9,2
6
15,5 |
2,9
9,2
6
15,5 |
O подающего шланга |
|
16 |
16 |
16 |
Водяное охлаждение |
л/мин |
12 |
12 |
12 |
Уровень шума при работе |
дБ(А) |
73 |
73 |
73 |
Условия измерения
рабочий ход (мм)
время сварки (циклов)
сварочный ток (кА)
скорость сварки (точек/мин) |
|
50
14
45
6 |
50
14
45
6 |
20
8
41
15 |
Масса нетто |
кг |
650 |
660 |
710 |
O плеч |
мм |
60 |
60 |
60 |
O электрододержателя |
мм |
32 |
32 |
32 |
O конуса электрода |
мм |
19,05 |
19,05 |
19,05 |
