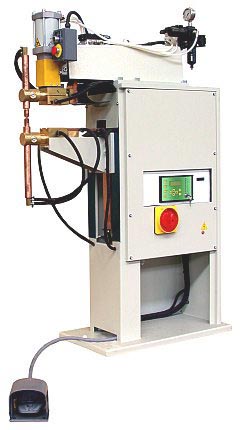

Машины для контактной точечной сварки TECNA 8001, 8002, 8003, 8004, 8005, 8005, 8006, 8007, 8009
Сварочные машины для контактной точечной сварки мощностью с радиальным и линейным ходом верхнего плеча. Номинальная мощность при ПВ = 50% от 35 до 50 кВА.
 Общие характеристики сварочной машины:
- Модульная конструкция механической структуры, плеч, держателей, цилиндров.
- Цилиндр с хромированным штоком для высокоинтенсивного режима работы и продолжительного срока службы, регулируемое устройство остановки вращения.
- Пневматические компоненты, не требующие смазки; отсутствие паров масла и защита окружающей среды.
- Цилиндр двойного хода с кнопочным управлением.
- Встроенный фильтр сжатого воздуха. Устройство отсоединения подачи сжатого воздуха.
- Клапаны управления скоростью электрода, амортизатор для гашения удара в конце рабочего хода и глушители воздушного выхлопа, снижающие уровень шума до минимума.
- Двухступенчатое электроприводное педальное устройство, производящее фиксацию и сварку деталей только в случае их правильного позиционирования. Устройство стандартно поставляется с аппаратами точечной сварки, для аппаратов рельефной сварки поставляется как вариант комплектации.
- Подсоединение дополнительного двухступенчатого электроприводного педального устройства выполняется для прямого выбора сварочной программы № 2.
- Трансформатор с водяным охлаждением, пластины, держатели электродов и электроды; обмотки трансформатора – с покрытием из эпоксидной смолы.
- Синхронный контактор SCR, изолированный от контура водяного охлаждения защитным термостатом.
- Безопасное ручное управление с таймером, которое обеспечивает наилучшую защиту и оснащено переключателем со съемным ключом. Поставляется стандартно со всеми моделями аппаратов. Кнопочное ручное управление поставляется стандартно только для моделей аппаратов рельефной сварки (как вариант комплектации может поставляться для аппаратов точечной сварки).
- Кнопка аварийного останова для немедленной остановки машины.
- Цифровое управление процессом сварки с прямым показанием сварочного тока.
Технические характеристики TECNA
| Артикул |
|
8001N |
8002N |
8003N |
8004N |
8005N |
8005N
8031 |
8006N |
8007N |
8007N
8032 |
8009N |
Номинальная мощность при ПВ 50% |
кВ·А |
35 |
35 |
60 |
60 |
60 |
60 |
80 |
80 |
80 |
35 |
Максимальная сварочная мощность |
кВ·А |
80 |
60 |
125 |
92 |
200 |
150 |
115 |
300 |
230 |
88 |
Ток короткого замыкания во вторичном контуре |
кА |
18 |
13,05 |
22 |
16 |
35 |
26 |
17 |
45 |
34 |
20 |
Максимальный ток при сварке алюминия |
кА |
16,3 |
12,2 |
20 |
14,5 |
31,8 |
23,6 |
15,4 |
41 |
31 |
18 |
Максимальный ток при сварке стали |
кА |
14,4 |
10,8 |
17,6 |
12,8 |
28 |
20,8 |
13,6 |
36 |
27 |
16 |
Допустимый ток по нагреву во вторичном контуре при 100% нагрузки |
А |
4500 |
4500 |
5900 |
5900 |
5900 |
5900 |
6800 |
6800 |
6800 |
4500 |
Переменное напряжение холостого хода во вторичном контуре |
В |
5,4
4 |
5,4
4 |
7,1
6,3
5,6
5 |
7,1
6,3
5,6
5 |
7,1
6,3
5,6
5 |
7,1
6,3
5,6
5 |
8,3
7,5
6,7
6,1 |
8,3
7,5
6,7
6,1 |
8,3
7,5
6,7
6,1 |
5,4
4 |
Плавкие предохранители с задержкой срабатывания (380?415В) |
А |
63 |
63 |
125 |
125 |
125 |
125 |
150 |
150 |
150 |
63 |
Сечение кабелей электропитания*
380?415В L=30м |
мм2 |
25 |
25 |
35 |
35 |
50 |
50 |
70 |
70 |
70 |
25 |
Вылет электродов при точечной сварке |
L=мм |
420 |
800 |
420 |
800 |
400 |
500 |
800 |
400 |
550 |
500 |
Вылет электродов при рельефной сварке |
D=мм |
- |
- |
- |
- |
280 |
380 |
- |
280 |
420 |
380 |
Усилие на электроды при давлении 1 бар (100 кПа) |
даН |
79 |
50 |
79 |
50 |
79 |
79 |
79 |
123 |
123 |
79 |
Усилие на электроды при давлении 6 бар (600 кПа) |
даН |
470 |
300 |
470 |
300 |
470 |
470 |
470 |
736 |
736 |
470 |
Максимальный ход |
мм |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
100 |
100 |
80 |
Двойной ход |
мм |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
Вес машины нетто |
кг |
290 |
330 |
325 |
370 |
325 |
340 |
435 |
430 |
440 |
315 |
Держатель электрода |
D 32 мм |
Конус электрода |
D 19,05 мм 3/4" 2030' BS807 |
Пластины рельефной сварки |
|
45 мм M8 |
|
63 мм M12 |
|
45 мм M8 |
